读论文系列·Fast RCNN

Fast RCNN是对RCNN的性能优化版本,在VGG16上,Fast R-CNN训练速度是RCNN的9倍, 测试速度是RCNN213倍;训练速度是SPP-net的3倍,测试速度是SPP-net的3倍,并且达到了更高的准确率,本文为您解读Fast RCNN。

Overview

Fast rcnn直接从单张图的feature map中提取RoI对应的feature map,用卷积神经网络做分类,做bounding box regressor,不需要额外磁盘空间,避免重复计算,速度更快,准确率也更高。

Related work

RCNN缺点

  • Multi-stage training

需要先预训练卷积层,然后做region proposal, 然后用SVM对卷积层抽取的特征做分类,最后训练bounding-box回归器。

  • 训练时间和空间代价很大 训练过程中需要把CNN提取的特征写到磁盘,占用百G级的磁盘空间,GPU训练时间为2.5GPU*天(用的是K40,壕,友乎?)

  • 目标检测很慢 Region proposal很慢,VGG16每张图需要花47秒的时间

总结:RCNN就是慢!最主要的原因在于不同的Region Proposal有着大量的重复区域,导致大量的feature map重复计算。

SPP-net

SPP-net中则提出只过一遍图,从最后的feature map裁剪出需要的特征,然后由Spatial pyramid pooling层将其转为固定尺寸特征,由于没有重复计算feature map,训练速度提升3倍,测试速度提升了10-100倍。

但是SPP-net也有缺点,SPP-net的fine-tune不能越过SPP层,因为pyramid BP开销太大了,只能fine-tune全连接层,tune不到卷积层,所以在一些较深的网络上准确率上不去。

Fast RCNN architecture

  • 首先将整个图片输入到一个基础卷积网络,经过max pooling得到整张图的feature map,

  • 然后用一个RoI pooling层为region proposal从feature map中提取一个固定长度的特征向量,

  • 每个特征会输入到一系列全连接层,得到一个RoI特征向量,

  • 再分叉传入两个全连接层输出,

    • 其中一个是传统softmax层进行分类,

    • 另一个是bounding box regressor,

  • 根据RoI特征向量(其中包含了原图中的空间信息)和原来的Region Proposal位置回归真实的bounding box位置(如RCNN做的那样,但是是用神经网络来实现)。

其他都是一目了然的,接下来主要讲RoI pooling

RoI pooling

我们可以根据卷积运算的规则,推算出原图的region对应feature map中的哪一部分。但是因为原图region的大小不一,这些region对应的feature map尺寸是不固定的,RoI pooling就是为了得到固定大小的feature map。

  • RoI pooling层使用max pooling将不同的RoI对应的feature map转为固定大小的feature map。

    • 首先将h w的feature map划分为H W个格子

    • 对每个格子中的元素做max pooling

由于多个RoI会有重复区域,所以max pooling时,feature map里同一个值可能对应pooling output的多个值。所以BP算梯度的时候,从RoI pooling层output y到input x的梯度是这样求的

  • i∗(r,j)=argmaxi′∈R(r,j)xi′i ^{*}(r, j) = argmax_{i'∈R(r,j) }x_{i'}i∗(r,j)=argmaxi′∈R(r,j)​xi′​,也就是在R(r,j)R(r, j)R(r,j)这个区域中做max pooling得到的结果,

  • i=i∗(r,j)i = i ^{ * }(r, j)i=i∗(r,j) 是一个条件表达式,就是判断input的xix_{i}xi​是否是max pooling的结果,如果不是,输出的梯度就不传到这个值上面

  • r是RoI数量,j是在一个region中,与x对应的输出个数

  • yrjy_{rj}yrj​是第j个跟x对应的输出

举例:

也就是说,将Loss对输出的梯度,传回到max pooling对应的那个feature unit上,再往回传

其实这是SPPnet的一个特例,是Spatial pooling,没有pyramid,也因此计算量大大减少,能够实现FC到CNN的梯度反向传播,并且,实验发现其实feature pyramid对准确率提升不大。倒是原图层面的Pyramid作用大些:

  • 训练时,为每张训练图片随机选一个尺度,缩放后扔进网络学

  • 测试时,用image pyramid为每张测试图片中的region proposal做尺度归一化(将它们缩放到224x224)

但是这种Pyramid方法计算代价比较大,所以Fast RCNN中只在小模型上有这样做

Multi-task loss

  • LclsL_{cls}Lcls​: SoftMax多分类Loss,没啥好说的

  • LlocL_{loc}Lloc​:bounding box regression loss

定义真实的bounding box为(vx,vy,vw,vhv_{x}, v_{y}, v_{w}, v_{h}vx​,vy​,vw​,vh​),预测的bounding box位置(由第二个fc层输出,有K个类,每个类分别有4个值,分别为)txk,tyk,twk,thkt_{x}^{k},t_{y}^{k},t_{w}^{k}, t_{h}^{k}txk​,tyk​,twk​,thk​

Lloc(tk,v)=∑i∈x,y,w,hsmoothL1(tik−vi)L_{loc}(t^{k}, v) = ∑_{i∈{x,y,w,h}} smooth_{L1}(t_{i}^{k} - v_{i})Lloc​(tk,v)=∑i∈x,y,w,h​smoothL1​(tik​−vi​)

即预测位置和真实位置四个值的差值求和,其中

smoothL1(x)=0.5x2if∣x∣<1otherwise∣x∣−0.5smooth_{L1}(x) = 0.5x^{2} if |x|<1 otherwise |x|-0.5smoothL1​(x)=0.5x2if∣x∣<1otherwise∣x∣−0.5

是一个软化的L1(画一下图像可以看出来,在(-1,1)的范围内是抛物线,没L1那么尖锐),如果采用L2 loss,需要仔细调节学习率防止梯度爆炸。

L(p,k,tk,v)=Lcls(p,k)+λ∣k≥1∣LIoc(tu,v)L(p, k, t^{k}, v) = L_{cls}(p, k) + λ|k ≥ 1| L_{Ioc}(t^{u}, v)L(p,k,tk,v)=Lcls​(p,k)+λ∣k≥1∣LIoc​(tu,v)

  • p代表预测类别,k代表真实类别

  • k≥1意味着不算0类(也就是背景类)的bounding box loss,因为背景的bounding box没啥意义

  • λ是超参数,在论文的实验中设为1

训练

  • ImageNet预训练

  • 最后一层换成RoI pooling层

  • FC+sofmax分类层换成两个FC,分别求softmax分类和bounding box回归loss,每个类有自己的bounding box regressor

  • 用Detection数据BP微调整个神经网络

这就比较厉害了,谁不喜欢end to end,之前RCNN是需要分开微调SVM分类层和bounding box regressor的

前面讲了RoI pooling使得梯度反向传播到卷积层成为可能,但是这种BP训练仍然很耗显存和时间,尤其是在输入的ROI属于不同图片时,因为单张图的feature map是不存到磁盘的,当一张图的几个RoI和其他图的几个RoI混在一起交替输入时,需要反复前向传播计算feature map,再pooling,实际上也就反复计算了feature map。

在Fast RCNN的训练中,每次输入两张图(这么小的batch size),每张图取64个ROI,单张图的多个ROI在前向计算和后向传播过程中是共享feature map的的,这样就加快了训练速度。

然而,这犯了训练中的一个忌讳,实际上,相当于训练数据(ROI)没有充分shuffle,但在Fast RCNN的实验中效果还行,就先这样搞了。

样本筛选

  • 正样本:与bounding box有超过50%重叠率的

  • 负样本(背景):与bounding box重叠率位于0.1到0.5之间的。

Truncated SVD加速全连接层运算

  • Truncated SVD

W≈U∑tVTW ≈ U∑_{t}V^{T}W≈U∑t​VT

将u×vu×vu×v大小的矩阵W分解为三个矩阵相乘,其中,UUU是一个u×tu×tu×t的矩阵,包含WWW的前ttt个左奇异向量,∑t∑_{t}∑t​是一个t×tt×tt×t的对角矩阵,包含WWW的前ttt个上奇异向量,VTV^{T}VT是一个v∗tv*tv∗t的矩阵,包含WWW的前ttt个右奇异向量,参数数量从uvuvuv变成t(u+v)t(u+v)t(u+v),当ttt远小于min(u,v)min(u,v)min(u,v)时,参数数量就显著少于WWW。

具体实现上,将一个权重为W的全连接层拆成两个,第一层的权重矩阵为∑_{t}V^{T}(并且没有bias),第二层的权重矩阵为U(带上W原来的bias)。

在Fast RCNN中,Truncated SVD减少了30%的训练时间。

实验结果

PK现有方法

  • 在VOC12上取得65.7%的mAP,是当时的SOA

  • 在VGG16上,Fast R-CNN训练速度是RCNN的9倍, 测试速度是RCNN213倍;

  • 训练速度是SPP-net的3倍,测试速度是SPP-net的3倍

创新点必要性验证

  • RoI pooling是否比SPP更优?(是否有fine tune卷积层的必要?)

    • 使用VGG16,在Fast RCNN中冻结卷积层,只fine tune全连接层:61.4%

    • 使用VGG16,在Fast RCNN中fine tune整个网络:66.9%

  • Multi Loss(Softmax + bb regressor)是否比Single task(只用Softmax loss)更优?stage-wise和Multi Task同时进行(end2end)哪个更优?

在VOC07上,end2end + bb regressor > stage-wise+ bb regressor > end2end

  • Image Pyramid是否必须? 实际上,使用Pyramid在Fast RCNN上只提升了1%左右,所以这个也没被列为正式的创新点

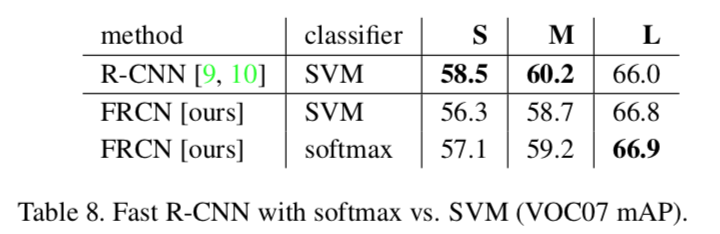

  • 如果用SVM来分类会不会更好?

  • 模型泛化能力

    一个模型如果能够在更多训练数据的条件下学到更好的特征分布,这个模型效果越好,RBG用VOC12去训练Fast RCNN,然后在VOC07上测试,准确率从66.9%提升到70.0%。在其他组合上也取得了提升。

注意,在训练更大的数据的时候,需要更多的iteration,更慢的learning rate decay。

  • 使用更多的Region Proposal效果会不会更好?(不是很想讲这方面,太玄学)

图中蓝色线表示mAP(= AVG(AP for each object class)),可以看到,

  • 太多的Region Proposal反而会损害Fast RCNN的准确度

  • DPM使用滑动窗口+层次金字塔这种方法提供密集的候选区域,用在Fast RCNN上略有下降。

上一页读论文系列·SPP-net下一页读论文系列·Faster RCNN

最后更新于3年前

这有帮助吗?

其中

整个模型的Loss就是:

S M L是由浅到深的三个网络,可以看到,只用Softmax分类也能达到不错的效果,在网络比较深的情况下,也有超越SVM的可能。

图中红色线表示Average Recall,通常人们用Average Recall来评价Region Proposal的效果,然而,proposals越多,AR这个指标一直往上涨,但实际上的mAP并没有上升,所以使用AR这个指标比较各种方法的时候要小心,控制proposal的数量这个变量不变。
