# 读论文系列·YOLO

> CVPR2016： You Only Look Once:Unified, Real-Time Object Detection

转载请注明作者：[梦里茶](https://github.com/ahangchen)

![](https://1274047417-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-L_G0aSn1Ck9aGSTDmHR%2Fsync%2F9fc88c7fc86731f13aa40437edd8c7b5dcf83d53.png?generation=1633066440957744\&alt=media) YOLO，You Only Look Once，摒弃了RCNN系列方法中的region proposal步骤，将detection问题转为一个回归问题

## 网络结构

* 输入图片：resize到448x448
* 整张图片输入卷积神经网络（24层卷积+2层全连接，下面这张示意图是Fast YOLO的）

![](https://1274047417-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-L_G0aSn1Ck9aGSTDmHR%2Fsync%2F66545727b380a738db184f91e3d8ac6ea8ea1c70.png?generation=1633066441484481\&alt=media)

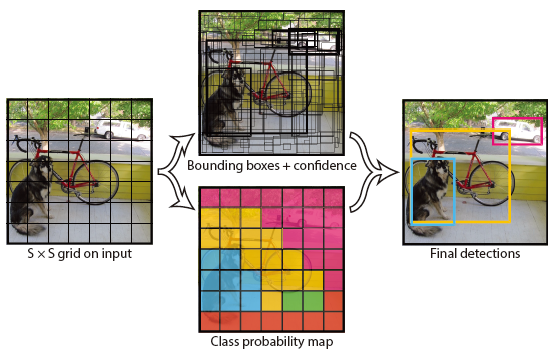

* 将图片划分为$$S\*S$$个格子，$$S=7$$
* 输出一个$$S\*S$$大小的class probability map，为图片上每个格子所属的分类

![](https://1274047417-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-L_G0aSn1Ck9aGSTDmHR%2Fsync%2F5b3e656beb429ba2e229c4912c10c6038068c88d.png?generation=1633066440593492\&alt=media)

* 输出为每个格子输出B个bounding box，每个bounding box由x,y,w,h表示，为每个bounding box输出一个confidence，即属于前景的置信度

> 于是输出可以表示为一个$$S*S*(B\*(4+1)+C)$$的tensor，训练只需要根据数据集准备好这样的tensor进行regression就行

* 对所有bounding box按照confidence做非极大抑制，得到检测结果

## 训练

### Loss

![](https://1274047417-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-L_G0aSn1Ck9aGSTDmHR%2Fsync%2F6f1bd31b3c6c9d30449614b0adaaf9f5199a5270.png?generation=1633066440722338\&alt=media)

* 前两行为定位loss，$$\lambda\_{coord}$$为定位loss的权重，论文中取5
* 第三行为一个bounding box属于前景时的置信度回归loss，
  * 当格子中有对象出现时，真实$$C\_{i}$$为1，
  * $$1\_{ij}^{obj}$$是一个条件表达式，当bounding box“负责(is responsible for)”图中一个真实对象时为1，否则为0，
  * 所谓“负责”，指的是在当前这个格子[前向传播（论文里没讲，有代码依据）](https://github.com/pjreddie/darknet/blob/master/src/detection_layer.c#L120)预测出的所有bounding box中，这个bounding box与真实的bounding box重叠率最大
* 第四行为一个bounding box属于背景时的置信度回归loss，
  * 为了避免负样本过多导致模型跑偏， $$\lambda\_{noobj}=0.5$$，
  * $$1\_{ij}^{noobj}$$是一个条件表达式，为$$1\_{ij}^{obj}$$取反
  * 于是我们可以发现一个格子的两个bounding box的分工：一个贡献前景loss，一个贡献背景loss ，不论是前景背景box，我们都希望它们的confidence接近真实confidence，实际上，如果 $$\lambda\_{noobj}=1$$， 第四五行可以合并为一项求和，但由于背景box太多，所以才单独拆开加了权重约束
* 第五行为分类loss，$$1\_{i}^{obj}$$是一个条件表达式，当有对象出现在这个格子中，取1，否则取0

YOLO里最核心的东西就讲完了，其实可以把YOLO看作固定region proposal的Faster RCNN，于是可以省掉Faster RCNN里region proposal部分，分类和bounding box regression跟Faster RCNN是差不多的

## 细节

### Leaky Relu

网络中只有最后的全连接层用了线性的激活函数，其他层用了leaky Relu：$$f(x)=max(x, 0.1x)$$

对比Relu和leaky Relu

![](https://1274047417-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-L_G0aSn1Ck9aGSTDmHR%2Fsync%2Fefb3c037ec6ea9cbcc37ff3c4b0a918f2b9db3fc.png?generation=1633066442833294\&alt=media) ![](https://1274047417-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-L_G0aSn1Ck9aGSTDmHR%2Fsync%2F8fe1d80677e0ed6b079b4eb342b7e775fbbbaa95.png?generation=1633066441235240\&alt=media) 在x小于0的时候，用了0.1x，避免使用relu的时候有些单元永远得不到激活（Dead ReLU Problem）

### Fast YOLO

卷积层更少，只有9层卷积+2层全连接，每层filters也更少，于是速度更快

## 实验效果

* 对比当前最好方法：

![](https://1274047417-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-L_G0aSn1Ck9aGSTDmHR%2Fsync%2Fee0a1f6d958b06df3a18f79a1079952a542ce6cc.png?generation=1633066441671451\&alt=media) Fast YOLO速度最快，准确率不太高，但还是比传统方法好，YOLO则比较中庸，速度不慢，准确率也不太高，但也还行。

* 再看看具体是在哪些类型的图片上出错的：

![](https://1274047417-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-L_G0aSn1Ck9aGSTDmHR%2Fsync%2Fa15a09770fee4721eba2914035f18aa80afe64d1.png?generation=1633066440232122\&alt=media) 主要是定位不准（毕竟没有精细的region proposal），但是在背景上出错较少（不容易把背景当成对象）

## 缺点

* 固定的格子是一种很强的空间限制，7x7的格子决定了整张图片最多预测98个对象，对于对象数量很多的图片（比如鸟群）无能为力
* 难以泛化到其他形状或角度的物体上
* 损失函数没有考虑不同尺寸物体的error权重，大box权重和小box权重一样

## Summary

Anyway，YOLO结构还是挺优雅的，比Faster RCNN黑科技少多了，更重要的是，它是当时最快的深度学习检测模型，也是很值得肯定的。
